แนวนอน 5-20 รอบต่อนาทีหมุนความเร็วใบมีดพายเครื่องอบแห้งสูญญากาศ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Guojin |
| ได้รับการรับรอง: | ISO |
| หมายเลขรุ่น: | KJG-5 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | กล่องส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 20-30 วัน |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | 10 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| Item Name: | 5-20rpm Rotating Speed KJG-5 Blade Paddle Vacuum Drying Machine | Application: | Chemical Processing, Industry Processing |
|---|---|---|---|
| Paddle heat transfer area(M2): | 3.5 | Jacket heat transfer area(M2): | 1.5 |
| Total heat transfer area(M2): | 5 | Heating source: | Steam or thermal oil |
| Rotating speed(rpm): | 5-20 | Water evaporation: | 50KG/H |
| Power(KW): | 3 | Weight(Kg): | 1500 |
| Size(MM): | 2816X760X1370 | ||
| เน้น: | 5rpm Paddle Vacuum Drying Machine,เครื่องเป่าพายสูญญากาศแบบโรตารี่ที่ผ่านการรับรองมาตรฐาน ISO |
||
รายละเอียดสินค้า
5-20rpm ความเร็วหมุน KJG-5 เครื่องแห้งระบายน้ํา
เครื่องแห้งถังขวางต่อเนื่องประกอบด้วยช่องน้ําที่ติดกับถังและ 2 ช่องหลุมที่มีถังขวางบนช่องมีฝาปิดที่มีช่องเข้าสําหรับวัสดุที่จะแห้งวัสดุจะแห้งโดยการโอนความร้อนกับสื่อการทําความร้อนเช่นควาย, น้ํามันความร้อนหรือน้ําร้อนที่ไหลผ่าน shafts ขอบขอบ และถุงก้อนหรือถุงครึ่งท่อผลิตภัณฑ์แห้งถูกถอนออกจากช่องลดผ่านรถขนส่งสกรูที่ไม่มีแกน. คันไอออกจากเครื่องแห้งผ่านช่องออกในฝาปิด การไม่มีอากาศในระหว่างกระบวนการแห้งทําให้การทํางานปลอดภัยมาก เนื่องจากปริมาณออกซิเจนต่ําที่สุดการบําบัดกลิ่นขนาดเล็กและคอมแพคต์ และมันเปิดโอกาสให้มีระบบการฟื้นฟูความร้อนในหน่วยปั่นควาย เนื่องจากจุดฝนสูงของก๊าซออก.
ช่องน้ํามีรูปร่างโอเมก้าที่มีเสื้อผ้า วัสดุถูกให้อาหารที่ปลายหนึ่งของเครื่องและจะนําโดยแรงโน้มถ่วงไปยังช่องออกของเครื่องในปลายอีกด้านหนึ่งระหว่างเวลาที่วัสดุอยู่ในเครื่องยนต์ การไหลของพล็อกที่สมบูรณ์แบบถูกรักษา เพื่อรับประกันคุณภาพของผลิตภัณฑ์ที่สมบูรณ์แบบระดับของผลิตภัณฑ์ภายในเครื่องถูกรักษาโดยการปรับระบายน้ํารางระบายน้ําที่ฝั่งการออกของผลิตภัณฑ์มีวาล์วขจัดด้วยมือที่ทํางานด้านล่างของการถอนผลิตภัณฑ์ก่อนการหยุดการผลิตช่องออกของสินค้าที่ด้านล่างของช่องมีขอบสี่เหลี่ยมเพื่อเชื่อมต่อกับอุปกรณ์ด้านล่าง.
เครื่องขนส่งสกรูแบบสระระบายได้ติดตั้งอยู่ด้านล่างของช่องออกแบบสี่เหลี่ยมของช่องลดน้ํา เพื่อนําผลิตภัณฑ์ออกจากช่องลดน้ํา เครื่องขนส่งสกรูแบบสระระบายมีช่องออกด้านล่างสองช่องหนึ่งในแต่ละปลายของคอนเวียร์รวมไปถึงการหมุนสองทิศของรถขนส่งสกรู, ผลิตภัณฑ์สามารถนําไปยังใด ๆ ของการออกของผลิตภัณฑ์.
เครื่องแห้งมี 2 ช่องที่มีรูปร่างเปลือกเป็นสลัก หรือรูปแบบหินหินหินสื่อการทําความร้อนถูกนําไปในด้านหนึ่งของ shafts และไหลผ่านปัดในระยะ paralelกล่องมีรูปร่างแบบสับ เพื่อให้สัมผัสกับผลิตภัณฑ์ได้อย่างดีที่สุด และเนื่องจากนั้นการถ่ายทอดความร้อนที่ดีในด้านผลิตภัณฑ์เช่นกันสื่อการทําความร้อนออกจาก shafts ในด้านเดียวกันเมื่อมันเข้ามาเพื่อป้องกันการกัดข่วน ปลาจะเคลือบด้วยเทงเฟสเทนคาร์ไบด์เคลือบกันการกัดข่วนการออกแบบรูของ shafts แปดล หมายถึงว่าพื้นผิวภายในทั้งหมดทํางานเป็นเครื่องแลกเปลี่ยนความร้อนขนาดใหญ่หนึ่ง. การปั่นที่ควบคุมโดยหมุนหมุนด้วยปลาให้ผลิตภัณฑ์และผิวผิวปฏิกิริยาที่ดีเยี่ยมสําหรับอัตราการถ่ายทอดความร้อนที่ดีที่สุด ความต้องการพลังงานต่ําต้อยโดยเฉพาะอย่างยิ่งเมื่อเปรียบเทียบกับการแห้งโดยตรงที่มีการไหลอากาศร้อนที่เกี่ยวข้อง. การถ่ายทอดความร้อนในเครื่องแห้งปลาที่สูงมาก ด้านหมุนปลาสองหมุนในท้องรับรองการถ่ายทอดความร้อนและการผสมที่ดีที่สุด
บนฝุ่นที่ไม่หลอมฝุ่นมีช่องเข้าของผลิตภัณฑ์, ทางออกของควัน, ประตูตรวจสอบสองช่อง และรูคน.หลังคาสามารถติดตามความร้อนได้ตามต้องการ เพื่อป้องกันความเสี่ยงของความหนาแน่นก๊าซ sweep สามารถนําเข้าผ่านจมน้ําที่ด้านเข้าและออกของสินค้า
การปิดแกนหลักถูกผลิตด้วยกล่อง stuffing กล่อง stuffing ได้เชื่อมโยงยืดหยุ่นกับแผ่นปลายลําธารเช่นที่พวกเขาสามารถติดตามการเคลื่อนไหวเล็ก ๆ ของ shafts และยังคงรักษา tightness. บน shafts ใส่แขนที่พื้นที่ปักป้องกันความเสียหาย shaft โดยการขัดกล่อง stuffing มีวงแหวนไฟสําหรับการชําระก๊าซ. หมุนยนต์เป็นหมุนยนต์ม้วนที่มีการปรับน้ํามันสื่อการถ่ายทอดความร้อนถูกนําเข้าและถอนออกจากผ่านสานหมุนเดียวกันบนด้านหนึ่งของ shaft.แกนถูกขับเคลื่อนโดยมอเตอร์ที่มีกล่องเกียร์หน้าแข็ง. ระหว่างแกนมีเกียร์สปอร์จ 2 ตัวที่สามารถรับประกันความเร็วหมุนที่เหมือนกัน. ความเร็วคงที่และไม่ต้องการการเปลี่ยนแปลงความเร็วหมุนสามารถควบคุมได้เพียง VFD.
KJG-5 เครื่องแห้งปลาขุมแนวราบลักษณะหลัก
ใบมีรูปร่างคลุมมีรูปร่างคลุมถูกจัดวางอย่างหนาแน่นบนแกนมีรูปร่างคลุม, และสื่อความร้อนไหลผ่านใบมีรูปร่างคลุมผ่านแกนมีรูปร่างคลุม.อุณหภูมิของสื่อความร้อนจะอยู่ระหว่าง - 40 °C ถึง 320 °C ซึ่งสามารถเป็นปั๊มน้ําหรือชนิดของของเหลว เช่น น้ําร้อน, น้ํามันการถ่ายทอดความร้อน เป็นต้นการทําความร้อนโดยตรงโดยไม่นําอากาศไปเก็บความร้อนความร้อนใช้ในการทําความร้อนของวัสดุ ความสูญเสียความร้อนเป็นเพียงการระบายความร้อนไปยังสิ่งแวดล้อมผ่านชั้นประกอบความร้อนของร่างกายปฏิกิริยาพื้นผิวการถ่ายทอดความร้อนของใบมีดทรงสับมีฟังก์ชันของการทําความสะอาดตัวเองการเคลื่อนไหวสัมพันธ์ของอนุภาควัสดุและพื้นผิวทรงเหลี่ยมสามารถล้างวัสดุที่ติดอยู่บนพื้นผิวทรงเหลี่ยมเพื่อให้พื้นผิวการถ่ายทอดความร้อนที่สะอาดถูกรักษาในการเคลื่อนไหวตลอดเวลา.
การจัดตั้งหนาของ shaft ข้างขวางที่มีใบมีดขวางทรงสับ, สื่อความร้อนผ่าน shaft ข้างขวางไหลผ่านใบมีด.สื่อความร้อนสามารถเป็นปายน้ํา, สามารถยังเป็นน้ําร้อนหรือน้ํามันนําความร้อน สื่อการถ่ายทอดความร้อนไหลผ่านกระโปรงเปลือกและ shaft หมุนรูผ่านสานหมุนและแกนปั่นขุมมีโครงสร้างภายในที่แตกต่างกันตามชนิดของสื่อความร้อน เพื่อให้เกิดผลการถ่ายทอดความร้อนที่ดีที่สุด.
ในผงและเสื้อเข้าถึงน้ํามันร้อน, การทําความร้อนในเวลาเดียวกัน, ส่วนบนของประตูการปล่อยในเวลาเดียวกันผ่านอากาศแห้งที่ร้อนหลังจากการแห้งต่อไปโดยเพิ่มความแข็งแรงในการแห้งของอุปกรณ์ความชื้นที่ระเหยจากก๊าซหางออกจากเครื่องแห้ง อากาศเปียกที่ปล่อยโดยพัดลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลม
KJG-5 เครื่องแห้งปลาขุมแนวราบ ปริมาตรเทคนิค
| ไม่ ไม่ | รายการ | ปริมาตร | หมายเหตุ |
| 1, | รุ่น | KJG-5 | |
| 2, | พื้นที่ถ่ายส่งความร้อนของปลา [m]2] | 3.5 | รวมถึงพื้นที่พื้นผิว shaft |
| 3, | พื้นที่ถ่ายส่งความร้อนของเสื้อ [m]2] | 1.5 | |
| 4, | พื้นที่ถ่ายส่งความร้อนทั้งหมด [m]2] | 5 | |
| 5, | การระเหยน้ํา [kg/h] | 50 | |
| 6, | ความสามารถในการผลิต [kg/h] | 15-20 | |
| 7, | กว้างของพัด (mm) | 260 | |
| 8, | ปริมาณจริง [m3] | 1 | |
| 9, | ความเร็วในการหมุน [rpm] | 1-15 | |
| 10, | ราคาเครื่องยนต์แบบมาตรฐาน [kW] | 3 | |
| 11, | การไหลของก๊าซตัวนํา [m3/h] | 300-500 | |
| 12, | ราคาเครื่องยนต์พัดลมก๊าซบรรทุก [kW] | 0.75 | |
| 13, | พื้นพื้นเครื่อง [L × W × H] | 2816X760X1370 | |
| 14, | น้ําหนักยกแบบมาตรฐาน [kg] | 1500 |

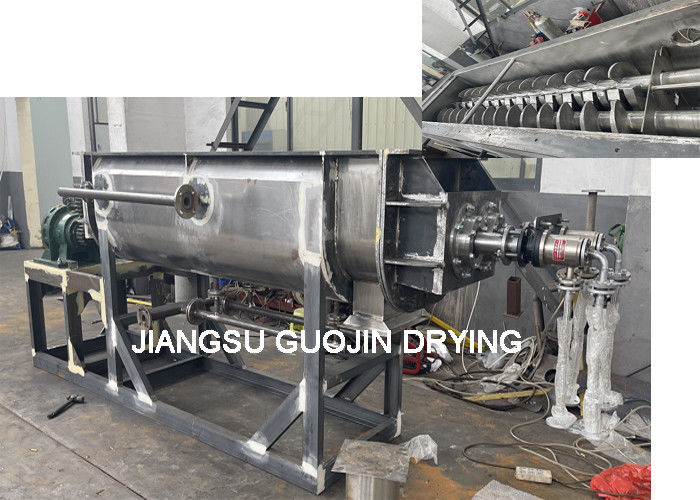

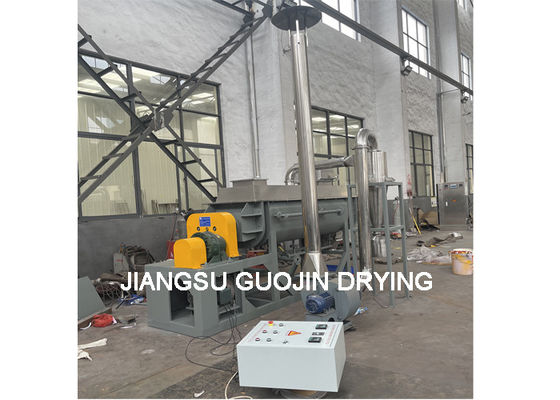

KJG-5 เครื่องแห้งปลาขุมแนวราบโชว์
