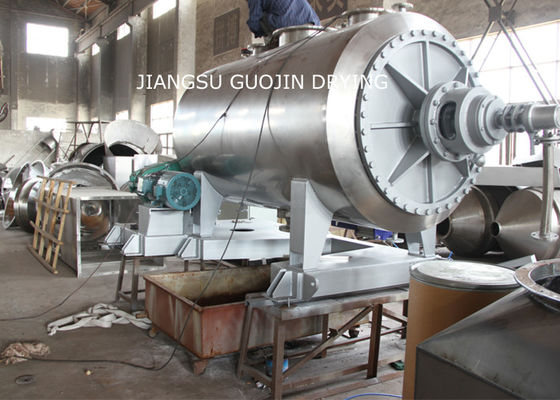

เครื่องอบคราดสูญญากาศโรตารี่ตัวทำละลายอินทรีย์ 600L
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Guojin |
| ได้รับการรับรอง: | ISO |
| หมายเลขรุ่น: | HVRD-1000 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | กล่องส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 20-30days |
| สามารถในการผลิต: | 10 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| Item Name: | Organic Solvent Rotary Vacuum Rake Drying Machine | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600 L |
| Cylinder size: | 800x2000 mm | Stirring revolution: | 10 rpm |
| Power: | 5.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5 M2 |
| Heating source: | Electrical, Steam,Natural gas or other | ||
| เน้น: | เครื่องเป่าคราดสูญญากาศตัวทำละลายอินทรีย์,เครื่องเป่าคราดสูญญากาศ 600L,เครื่องเป่าสูญญากาศโรตารี่ 600L |
||
รายละเอียดสินค้า
เครื่องแห้งถังกรองสลายสารอินทรีย์ Rotary
อุปกรณ์การแห้งกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกชุดถ่ายทอดความร้อนไปยังผนังภายในของเปลือกผ่านการนําหรือรังสีวัสดุแห้งถูกเพิ่มเข้าไปในเครื่องแห้งผ่านช่องเปิดในกลางของกระเป๋าเครื่อง. การสั่นสั่นอย่างต่อเนื่องของหมุนหมุนทําให้วัสดุเคลื่อนย้ายไปและกลับพื้นผิวที่ติดต่อกับผนังภายในของเปลือกส่งผลให้มีอัตราการแห้งที่สูง และผลิตภัณฑ์สําเร็จรูปแบบเดียวกัน
โครงสร้างสินค้า
2.1 กระปุกบรรจุวัตถุดิบจะต้องติดตั้งเครื่องทําความร้อน และชั้นกันความร้อนจะต้องติดตั้งภายนอกเครื่องทําความร้อน ซึ่งจะป้องกันการถ่ายทอดความร้อนและยังลดการสูญเสียความร้อน.หลุมปล่อยอากาศมีส่วนล่างของกระบอก, บนด้านบนของกระบอกมีสองหลุมอาหารและช่องออกอากาศวัตถุดิบควรถูกให้อาหารในระดับเท่ากัน จากช่องให้อาหารทั้งสองช่องความจุที่ดีที่สุดคือประมาณ 60%-80% ของปริมาณของกระปุก ความจุสูงสุดไม่ควรเกิน 80% ไม่งั้นมันจะส่งผลกระทบต่อการปล่อยก๊าซอย่างราบรื่นเมื่อวัสดุแท้ที่ติดอยู่ กําลังกินความจุในการให้อาหารควรลดลง เพื่อป้องกันการขับเคลื่อนมอเตอร์อ้วน
2.2 อุโมงค์โคลนถูกตั้งภายในกลางของของกระบอกในสื่อการทําความร้อนจะนําไปในอุโมงค์ ((เช่นน้ํามันการนําร้อนหรือน้ําร้อน)
2.3 บนแกนรูที่กระจายด้วยใบพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายพายทางเข้าและทางออกของการนําน้ํามันร้อนมีอุปกรณ์ภายในใบเพื่อให้ประสิทธิภาพการถ่ายทอดความร้อนระหว่างการแห้ง
2.4 ปริมประทับ: ปริมประทับการบรรจุมีอยู่ภายในแกนและกระบอก

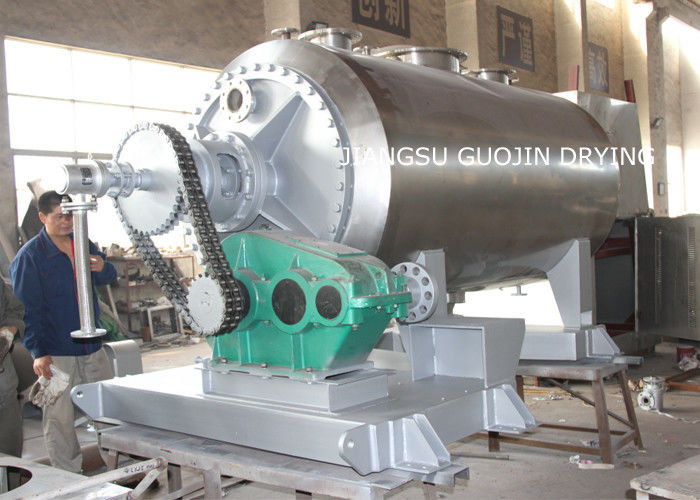

2.5 การถ่ายส่ง: ยกเว้นรุ่นพิเศษ เรามักจะใช้สไตล์การถ่ายส่งโซ่หรือเกียร์ที่มีสอยม้วนกระชับและสอยลูกกลองรูฟลึกรวมกันเพื่อตอบสนองความต้องการของแรง radial และ axial
ลักษณะโครงสร้างสินค้า
เครื่องแห้งใช้งานง่าย การควบคุมวัสดุได้ง่าย ลดแรงงานแรงงานของคนงานมาก และลดมลพิษของวัสดุในกระบวนการแห้งในเวลาเดียวกัน
1. เครื่องลด: เครื่องลดที่ติดตั้งอยู่ด้านขวาของเครื่อง เครื่องยนต์ถูกขับเคลื่อนโดยพลาและเข็มขัด V ไปยังหน่วยเกียร์, การหมุนหมุนไปยังฟันกะทะ,และสุดท้ายกระบอกหมุนและได้รับความเร็วของ 6 ~ 10 r / min.
2. อุปกรณ์ฐานมอเตอร์: มอเตอร์ถูกติดตั้งอยู่ด้านขวาของกระดานกิจกรรม, สามารถปรับขึ้นและลง, ดังนั้น V-belt ใส่แน่น
3อุปกรณ์ควบคุมไฟฟ้า (มาตรฐานของสหภาพยุโรป): การควบคุมไฟฟ้าทั้งหมด, ปุ่ม, ไฟถูกติดตั้งในกล่องควบคุม, การทํางานสามารถควบคุมโดยใช้คําแนะนําข้อความแผ่น.ทิศทางหมุนบวกและย้อนกลับของแกน stirring สามารถปรับตามลักษณะของวัสดุโดยทั่วไป, มันสามารถควบคุมได้ในเวลาประมาณ 5 นาที (เช่นหลังจากหยุด 5 นาที, แล้วย้อนหลัง 5 นาที).
4ช่องสูบสูบ: ใช้ในการสกัดสารละลาย (หรือน้ํา) จากน้ําหม้อ
5โครงสร้างที่ปิด: กระดุมในทั้งสองปลายถูกปิดด้วย PTFE, ปิดในระยะว่างเพื่อบรรลุผลการปิดที่ดี
6.แกนผสมที่มีท่อสแตนเลสผนังหนา, แขนขนขนขนฟันทําจากสแตนเลส
การใช้สินค้า
อุปกรณ์เครื่องแห้งกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกและวัสดุระเบิดอุปกรณ์การแห้งด้วยความว่างนี้ถูกใช้ในอุตสาหกรรมยา, อาหาร, อาหาร, เคมีและอุตสาหกรรมอื่น ๆ
หลักการทํางานของสินค้า
HVRD Vacuum Harrow Dryer เป็นอุปกรณ์แห้งระยะสั้นระยะสั้นแบบใหม่, วัสดุที่เปียกด้วยการระเหยการนํา, ด้วยเครื่องปั่นขีดข่วนจะกําจัดวัสดุบนพื้นผิวร้อน,และเคลื่อนไหวในถังเพื่อสร้างการไหลเวียนของน้ําระเหยโดยปั๊มระบายน้ํา.
ปริมาตรเทคนิค
| รายการ | แบบ | ||||||||
| ชื่อ (หน่วย) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| ปริมาณการทํางาน ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| ขนาดในกระบอก ((มม) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| หมุนเวียนการหมุน ((rpm) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| พลังงาน ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| ความดันการออกแบบของเสื้อ ((Mpa) | <0.3 | ||||||||
| ความดันในกระบอก ((Mpa) | -0.09~-0.096 | ||||||||
| พื้นที่โอนความร้อน ((m2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+25 | 14+35 | 21.6+55 | 24.3+55 |
ตารางกระแสสินค้า
การแสดงสินค้า
เครื่องไฟฟ้า ไฟหอม ก๊าซธรรมชาติ หรืออื่นๆ
