การอบแห้งตะกอนอย่างต่อเนื่อง 2200mm 2000mm Disc Dryer พร้อม 24 ชั้น
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Guojin |
| ได้รับการรับรอง: | ISO |
| หมายเลขรุ่น: | CPD-2200/24 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | กล่องส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 20-30days |
| สามารถในการผลิต: | 10 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| Item Name: | Continual Plate Sludge Drying Continuous Disc Dryer | Model Type: | CPD-2200/24 |
|---|---|---|---|
| Layers: | 24 | Application: | Industry processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 7561mm |
| Drying area: | 73.9M2 | Power: | 11 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| เน้น: | เครื่องเป่าแผ่นดิสก์แบบต่อเนื่อง,เครื่องเป่าดิสก์ 2000 มม.,เครื่องเป่าลมร้อน 2200 มม |
||
รายละเอียดสินค้า
เครื่องแห้งแผ่นสลัดแบบต่อเนื่อง เครื่องแห้งแผ่นแบบต่อเนื่อง
บนพื้นฐานของเครื่องแห้งผสมผสานระยะสั้น เครื่องแห้งแผ่นแผ่นแผ่นเป็นชนิดของแผ่นบรรทุกวงกลมที่ติดตั้งหลายชั้นที่มีความร้อนเปลือกที่พัฒนาโดยการปรับปรุงต่อเนื่องซึ่งพัฒนาโดยการปรับปรุงอย่างต่อเนื่อง. กระบวนการแห้งคือการผ่านตัวบรรทุกความร้อนเข้าไปในแต่ละชั้นของแผ่นรู ในวิธีการนําความร้อน, วัสดุที่ชื้นวางบนพื้นผิวของแผ่นถูกทําความร้อนโดยตรง,และส่วนที่เปียกของวัสดุม้วนถูกระเหยลงภายใต้อุณหภูมิการทํางานภายใต้การกระทําของการหมุนกวาดและกวาด, และควายถูกปล่อยพร้อมกับก๊าซหางของอุปกรณ์, ดังนั้นผลิตภัณฑ์ที่เรียบร้อยแห้งที่มีคุณภาพจะได้รับอย่างต่อเนื่องที่ด้านล่างของอุปกรณ์.
หลักการทํางานของเครื่องแห้งแผ่นแผ่นแผ่น CPD
วัสดุที่เปียกถูกให้อาหารอย่างต่อเนื่องไปยังชั้นแห้งแรกบนด้านบนของเครื่องแห้งมันจะหมุนและสั่นโดย rakes เมื่อแขน rake ปั่นและตกลงไปยังขอบภายนอกของแผ่นแห้งใหญ่ตามเส้นเรียงตัวอัตราวัสดุจะย้ายจากแผ่นแห้งเล็ก ๆ ไปยังขอบนอกของมันและหล่นลงสู่ขอบนอกของแผ่นแห้งใหญ่ด้านล่างทั้งแผ่นการแห้งขนาดเล็กและขนาดใหญ่ถูกจัดเรียงกันเป็นสลับกันเพื่อวัสดุสามารถผ่านเครื่องแห้งอย่างต่อเนื่องสื่อความร้อนสามารถเป็นควายอิ่ม, น้ําร้อนหรือน้ํามันอุณหภูมิ. ความร้อนจะนําไปในแผ่นแห้งรูจากปลายหนึ่งและออกจากปลายอื่นวัสดุแห้งจะตกจากชั้นสุดท้ายของแผ่นแห้งไปยังด้านล่างของเครื่องแห้งและจากนั้นนําโดย rakes ไปยังช่องออกของการปล่อย. ความชื้นของวัสดุจะถอนออกจากช่องออกในฝาปิดด้านบน สําหรับเครื่องแห้งแผ่นชนิดระยะว่าง ความชื้นจะดูดออกโดยปั๊มระยะว่างบนฝาปิดด้านบนวัสดุแห้งจะปล่อยจากชั้นล่างความสามารถในการแห้งสามารถปรับปรุงขึ้นถ้าเครื่องแห้งได้รับอุปกรณ์เพิ่มเติม เช่น เครื่องทําความร้อนปีก, เครื่องบดสําหรับการสกัดสารละลาย, เครื่องกําจัดฝุ่นกระเป๋า, กลไกการกลับและผสม,และอื่นๆ.
คุณสมบัติของเครื่องแห้งแผ่นแผ่นแบบ CPD
1การควบคุมง่าย การใช้งานได้ดี การทํางานเริ่มต้น-หยุดง่ายมาก
2. แต่ละชั้นของแผ่นแห้งสามารถถูกให้อาหารแยกกันในสื่อร้อน / เย็น, และการควบคุมอุณหภูมิของวัสดุเป็นแม่นยํา
3.เวลาที่ใช้งานของวัสดุสามารถปรับให้ถูกต้อง
4ทิศทางการไหลของวัสดุเป็นแบบเดียว ไม่มีปรากฏการณ์การผสมผสานกลับ และการแห้งเป็นแบบเดียวกันและคุณภาพคงที่
5ใบขัดที่ถ่ายทอดวัสดุหลังจากหยุดการให้อาหารสามารถให้วัสดุว่างในเครื่องแห้งได้อย่างรวดเร็ว
6การทําความสะอาดและการสังเกตอย่างละเอียดของอุปกรณ์สามารถดําเนินการผ่านประตูการตรวจสอบขนาดใหญ่และกระจกพิเศษ
7ชั้นวัสดุบางมาก ความเร็ว spindle ต่ํา พลังงานติดตั้งของระบบต่ํา และการบริโภคพลังงานต่ํา
8สภาพแวดล้อมการทํางานดี สารละลายสามารถนํากลับมาใช้ได้ และปริมาณฝุ่นในก๊าซออกก็ต่ํามาก
9สามารถทํางานได้ในระยะว่าง โดยเฉพาะสําหรับการแห้งวัสดุที่มีความรู้สึกต่อความร้อน
10. เครื่องแห้งถูกผลิตเป็นองค์ประกอบทั้งหมด. มันเพียงแค่ต้องการที่จะยกและวางตําแหน่ง. มันง่ายมากที่จะติดตั้งและหาที่
11การจัดวางแผ่นแห้งและการติดตั้งตั้งตั้งใช้พื้นที่เล็ก
ปริมาตรทางเทคนิคของเครื่องแห้งแผ่นแผ่นแผ่น CPD
1ตู้แห้ง
- ความดันการออกแบบ: โดยทั่วไป 0.4Mpa และความดันสูงสุด 1.6MPa
- ความดันทํางานสูงสุด: โดยทั่วไป ≤0.4Mpa และความดันสูงสุดคือ 1.6MPa
- แหล่งความร้อน: คันน้ําร้อน หรือน้ํามันร้อน: ใช้น้ําร้อนเป็นแหล่งความร้อนเมื่ออุณหภูมิของแผ่นแห้งอยู่ที่ 100 °C; ใช้ควันน้ําอิ่ม ≤0.4Mpa หรือก๊าซควายเมื่ออุณหภูมิของแผ่นแห้ง 100 °C ~ 150 °C; ใช้น้ํามันความร้อนเมื่ออุณหภูมิของแผ่นแห้งคือ 150 °C ~ 320 °C
2ระบบส่งวัสดุ
- การหมุนของแกนหลัก: 1 ~ 10 รอบ / นาที
- แขนขัด: แขนขัด 2 ถึง 8 แขนจะติดตั้งบนแกนหลักในแต่ละชั้น
- ขีดขีด: ขีดขีดติดกับแขนขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีด
- รอลเลอร์: สําหรับวัสดุที่สะดวกที่จะบดหรือต้องการการบด รอลเลอร์จะวางไว้ในสถานที่ที่เหมาะสมเพื่อเสริมการถ่ายทอดความร้อนและกระบวนการแห้ง
3. สามประเภทของร่างกายเครื่องแห้ง: ความดันปกติ, ปิด, และความว่าง
- ความดันปกติ: ร่างของเครื่องแห้งมีรูปร่างทรงกระบอกหรือทรงแปดเหลี่ยม และโครงสร้างสามารถบูรณาการหรือแยกกันได้ ระบบท่อสําหรับแหล่งความร้อนสามารถวางอยู่ในหรือนอกเครื่องแห้ง
- ปิด: ร่างเครื่องแห้งเป็นกระบอก และสามารถทนความดันภายใน 5KPa ระบบท่อสําหรับแหล่งความร้อนสามารถวางในหรือนอกเครื่องแห้ง
- วัคิวัม: ร่างของเครื่องแห้งเป็นกระบอก และความดันการออกแบบคือ 0.1MPa ระบบท่อสําหรับแหล่งความร้อนถูกวางอยู่ในเครื่องแห้ง
4. เครื่องทําความร้อนอากาศ
เครื่องทําความร้อนอากาศมักจะใช้เพื่อตอบสนองความต้องการความจุระระเหยที่ใหญ่กว่า เพื่อเพิ่มประสิทธิภาพในการแห้ง
ปริมาตรทางเทคนิคของเครื่องแห้งแผ่นแผ่นแผ่น CPD
| ประเภท | กว้าง ((มม) | ความสูง ((มม) | พื้นที่แห้ง ((m2) | พลังงาน ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

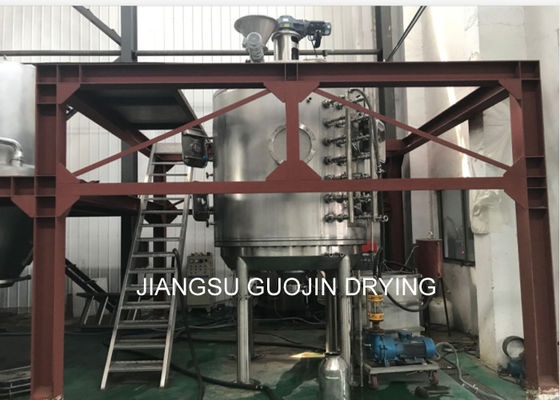

CPD ตําแหน่งเครื่องแห้งแผ่นแผ่นต่อเนื่อง
