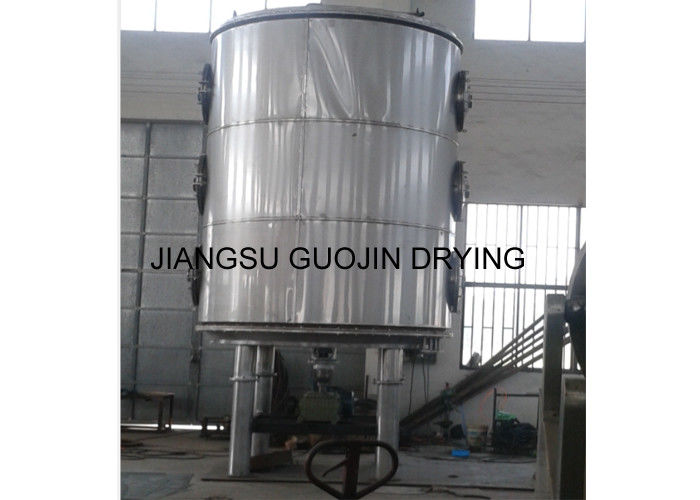

อุตสาหกรรมยา 10 ชั้น 1200mm 1000mm Disc Dryer 8.2M2
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Guojin |
| ได้รับการรับรอง: | ISO |
| หมายเลขรุ่น: | CPD-1200/10 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กล่องส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 20-30days |
| สามารถในการผลิต: | 10 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| Item Name: | 10 Layers 1200mm Disc diameter Pharmaceutical Continuous Disc Plate Dryer | Model Type: | CPD-1200/10 |
|---|---|---|---|
| Layers: | 10 | Application: | Pharmaceutical Processing |
| Big disc diameter: | 1200mm | Small disc diameter: | 1000mm |
| Dryer diamter: | 1865mm | Height: | 4137mm |
| Drying area: | 8.2M2 | Power: | 1.5 |
| Material: | Stainless steel or carbon steel | Heating source: | Electricity or Steam |
| เน้น: | เครื่องเป่าดิสก์ 1000 มม.,เครื่องเป่าดิสก์ 1200 มม.,เครื่องเป่าจาน 8.2M2 |
||
รายละเอียดสินค้า
10 ชั้น กว้างแผ่น 1200 มิลลิเมตร เครื่องแห้งแผ่นแผ่นยาแบบต่อเนื่อง
เครื่องแห้งดิสก์ต่อเนื่อง CPD Series เป็นอุปกรณ์การนําและการแห้งต่อเนื่องที่มีประสิทธิภาพสูง โครงสร้างและหลักการทํางานที่โดดเด่นของมันกําหนดว่ามันมีข้อดีของประสิทธิภาพความร้อนสูง,การบริโภคพลังงานที่ต่ํา, พื้นที่ใช้งานที่เล็ก, การปรับแต่งที่ง่าย, การใช้งานและการควบคุมที่ง่าย รวมถึงสภาพแวดล้อมการทํางานที่ดี และอื่นๆมันสามารถใช้ได้อย่างแพร่หลายในกระบวนการแห้งในสาขาของเคมีสาขาอุตสาหกรรมการแพทย์ การเกษตร สินค้าอาหาร อาหารสัตว์ และอุตสาหกรรมอื่นๆ
มีสามประเภทหลัก: ประเภทความดันปกติ, ประเภทปิด, และประเภทว่าง; และสี่รุ่นหลัก: 1200, 1500, 2200, 2500 และ 3000; และสามประเภทของวัสดุเกรด, A (เหล็กก๊าบอน),B (ใช้สแตนเลสสําหรับพื้นที่ที่สัมผัสด้วยวัสดุ), และ C (ใช้สแตนเลสสแตนเลสสําหรับพื้นที่ที่สัมผัสกับวัสดุ, ท่อควาย, แกนหลักและตัวสนับสนุน, และกล่องสําหรับร่างกระบอกและฝาบน).พื้นที่แห้งของเครื่องแห้งคือ 4 ถึง 180.เราได้ผลิตหลายร้อยรุ่นที่มีอุปกรณ์ช่วย ที่มีให้บริการเพื่อตอบสนองความต้องการของลูกค้าทั้งหมด.
หลักการทํางานของเครื่องแห้งแผ่นแผ่นแผ่น CPD
วัสดุที่เปียกถูกให้อาหารโดยต่อเนื่องจากเครื่องให้อาหารบนแผ่นบนของเครื่องแห้งแขนขนส่งหมุนกับพลาขนส่งวัสดุในรูปทรงสไพร่ข้ามพื้นผิวที่ร้อนของแผ่นโดยวิธีนี้ ผลิตภัณฑ์ถูกพลิกซ้ํา ๆ และเข้าสัมผัสกับพื้นผิวการแห้งบ่อย ๆ วัสดุจะถูกนําไปยังขอบภายนอกบนแผ่นขนาดเล็กที่มันตกข้ามขอบลงบนแผ่นใหญ่ตรงด้านล่างบนแผ่นนี้ วัสดุถูกเคลื่อนย้ายไปทางด้านในไปยังช่องกลางที่ผ่านวัสดุตกลงบนแผ่นเล็กต่อไปวัสดุถูกนําผ่านเครื่องแห้งอย่างต่อเนื่องวัสดุแห้งตกจากแผ่นสุดท้ายลงบนพื้นผิวด้านล่างของห้องแห้งความชื้นจะระเหยออกจากวัสดุระหว่างการขนส่งผ่านเครื่องแห้งในขณะเดียวกันอากาศร้อนหลังจากการกรองและทําความร้อนถูกเป่าเข้าไปในห้องแห้งอุณหภูมิของอากาศร้อนคล้ายกับอุณหภูมิของแผ่นและหน้าที่หลักของมันคือการส่งความชื้นจากวัสดุก๊าซที่เปียกจะออกในอากาศหลังจากการกรอง
คุณสมบัติของเครื่องแห้งแผ่นแผ่นแบบ CPD
(1) การควบคุมที่ง่าย การใช้งานที่กว้าง
1. กําหนดความหนาของวัสดุ ความเร็วหมุนของแกนหลัก จํานวนของแขนของ harrow, สไตล์และขนาดของ harrows เพื่อบรรลุกระบวนการแห้งที่ดีที่สุด
2. แต่ละชั้นของแผ่นแห้งสามารถถูกให้อาหารด้วยสื่อร้อนหรือเย็นเป็นลําพังเพื่อทําความร้อนหรือเย็นวัสดุและทําการควบคุมอุณหภูมิการแม่นยําและง่าย
3.เวลาใช้งานของวัสดุสามารถปรับให้ถูกต้อง
4- ทิศทางการไหลของวัสดุเดียวโดยไม่มีการไหลกลับและการผสมผสาน การแห้งแบบเรียบร้อยและคุณภาพคงที่ ไม่จําเป็นต้องผสมผสานใหม่
(2) การ ใช้งาน ง่าย
1เริ่มหยุดเครื่องแห้งง่ายมาก
2หลังจากการให้อาหารวัสดุถูกหยุด, พวกเขาสามารถถูกปล่อยออกจากเครื่องแห้งโดยง่ายโดย harrows.
3การทําความสะอาดและสังเกตการณ์อย่างรอบคอบสามารถดําเนินการภายในอุปกรณ์ผ่านหน้าต่างการชมขนาดใหญ่
(3) การใช้พลังงานที่ต่ํา
1. ชั้นบางของวัสดุ, ความเร็วต่ําของแกนหลัก, พลังงานและพลังงานเล็กที่จําเป็นสําหรับการส่งระบบของวัสดุ
2.แห้งโดยการนําความร้อน ดังนั้นมันมีประสิทธิภาพการทําความร้อนสูงและการบริโภคพลังงานต่ํา
(4) สภาพแวดล้อมการทํางานที่ดี, สารละลายสามารถได้รับการฟื้นฟูและการปล่อยปูนตอบสนองความต้องการของก๊าซออก
1. แบบความดันปกติ: เนื่องจากความเร็วของการไหลของอากาศในอุปกรณ์ที่ต่ําและความชื้นสูงในส่วนบนและต่ําในส่วนล่าง, ขุ่นฝุ่นไม่สามารถลอยไปยังอุปกรณ์ดังนั้นมันมีเกือบไม่มีฝุ่นผงในก๊าซหางปล่อยจากท่าเรือการปล่อยความชื้นบน.
2. ประเภทปิด: อุปกรณ์พร้อมกับอุปกรณ์การฟื้นฟูสารละลายที่สามารถฟื้นฟูสารละลายอินทรีย์ได้อย่างง่ายดายจากก๊าซบรรทุกความชื้น อุปกรณ์การฟื้นฟูสารละลายมีโครงสร้างที่ง่ายและอัตราการฟื้นฟูสูงและไนโตรเจนสามารถใช้เป็นก๊าซบรรทุกความชื้นในหมุนเวียนปิดสําหรับสิ่งที่ถูกเผาไหม้, การระเบิดและการออกซิเดน และวัสดุพิษเพื่อการทํางานที่ปลอดภัย เหมาะสําหรับการแห้งวัสดุที่สามารถเผาไหม้ได้, ระเบิดและพิษ
3ประเภทระยะว่าง: ถ้าเครื่องแห้งแผ่นทํางานในสภาพระยะว่าง, มันเหมาะสําหรับการแห้งวัสดุที่มีความรู้สึกต่อความร้อน
(5) การติดตั้งง่ายและพื้นที่ใช้งานเล็ก
1เนื่องจากเครื่องแห้งเป็นชิ้นเดียวสําหรับการจัดส่ง, มันค่อนข้างง่ายที่จะติดตั้งและแก้ไขในสถานที่เพียงแค่การยก
2เนื่องจากแผ่นแห้งถูกจัดเรียงเป็นชั้นและติดตั้งตั้งตั้งตั้ง มันใช้พื้นที่ที่อยู่อาศัยเล็ก ๆ แต่พื้นที่แห้งใหญ่
เครื่องแห้งแผ่นแผ่นแบบต่อเนื่อง CPD ลักษณะของเทคโนโลยี
1.จานแห้ง
(1) ความดันการออกแบบ: โดยทั่วไป 0.4MPa, Max. สามารถบรรลุ 1.6MPa.
(2) ความดันในการทํางาน: โดยทั่วไปต่ํากว่า 0.4MPa และสูงสุดสามารถถึง 1.6MPa
(3) สื่อการทําความร้อน:ควาย, น้ําร้อน, น้ํามัน. เมื่ออุณหภูมิของแผ่นแห้งคือ 100 °C, น้ําร้อนสามารถใช้ได้; เมื่อ 100 °C ~ 150 °C, มันจะเป็นควายน้ําอิ่ม ≤ 0.4MPa หรือควาย-ก๊าซ,และเมื่อ 150 °C ~ 320 °Cมันจะเป็นน้ํามัน เมื่อ > 32 C มันจะถูกทําความร้อนด้วยไฟฟ้า, น้ํามันหรือเกลือหลอม
2ระบบส่งวัสดุ
(1) ความเร็วในการหมุนของแกนหลัก: 1 ~ 10r / นาที, ไลล์ไฟฟ้าของเวลาของเครื่องแปลง
(2) แขนกระดาน: มีแขน 2 ถึง 8 ชิ้นที่ติดต่อกับแกนหลักในทุกชั้น
(3) ใบ ดัด: ใบ ดัด ล้อม ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ใบ ดัด ล้อม ใบ ดัด ล้อม ใบ ดัด ล้อม ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ใบ ดัด ผืน ใบ ดัด ใบ ดัด ผืน ใบ ดัด ใบ ดัด ผืน ใบ ดัด ใบ ดัด ใบ ดัด ผืน ใบ ดัด ใบ ดัด ใบ ดัด
(4) รอลเลอร์: สําหรับผลิตภัณฑ์ที่สะดวกที่จะบดหรือมีความต้องการในการบด, การถ่ายทอดความร้อนและกระบวนการแห้งอาจ
เสริมโดยการวางม้วน (roller) ในที่ที่เหมาะสม (rollers)
3- เปลือก
มี 3 ประเภทสําหรับตัวเลือก: ความดันปกติ, ปิดและสูบ
(1) ความดันปกติ:กระบอกหรือกระบอกแปดด้าน มีโครงสร้างทั้งและสองชั้น ท่อหลักของการเข้าและการออกสําหรับสื่อการทําความร้อนสามารถอยู่ในเปลือกยังสามารถอยู่ในชั้นนอก.
(2) ปิด: เปลือกกระบอก สามารถทนความดันภายใน 5kPa ช่องทางหลักของช่องทางเข้าและออกของสื่อการทําความร้อนอาจอยู่ในเปลือกหรือภายนอก
(3) วัคิวัม: เปลือกกระบอก สามารถทนความดันภายนอกของ 0.1MPa.
4- เครื่องอบอุ่นอากาศ
ปกติสําหรับการใช้ความจุระระเหยขนาดใหญ่เพื่อเพิ่มประสิทธิภาพการแห้ง
การใช้งานเครื่องแห้งแผ่นแผ่นแผ่นแบบต่อเนื่อง CPD
การแห้ง การย่อยสลายความร้อน การเผาไหม้ การเย็น การปฏิกิริยา และการย่อยสลาย
1สารเคมีอินทรีย์
2สารเคมีแร่
3สารยาและอาหาร
4อาหารและปุ๋ย
ปริมาตรทางเทคนิคของเครื่องแห้งแผ่นแผ่นแผ่น CPD
| ประเภท | กว้าง ((มม) | ความสูง ((มม) | พื้นที่แห้ง ((m2) | พลังงาน ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

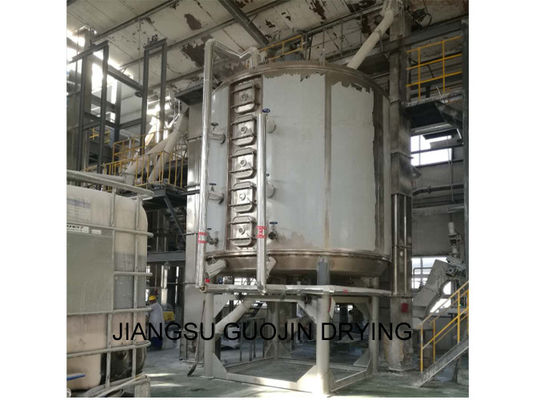

CPD ตําแหน่งเครื่องแห้งแผ่นแผ่นต่อเนื่อง
