4.9M2 เครื่องเป่าดิสก์แบบต่อเนื่องสำหรับน้ำตาลทราย
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Guojin |
| ได้รับการรับรอง: | ISO |
| หมายเลขรุ่น: | CPD-1200/6 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | โปร่ง |
| รายละเอียดการบรรจุ: | กล่องส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 20-30days |
| สามารถในการผลิต: | 10 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| Item Name: | High Efficiency Continuous Disc Plate Dryer for Granulated sugar | Model Type: | CPD-1200/6 |
|---|---|---|---|
| Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing | Big disc diameter: | 1200mm |
| Small disc diameter: | 1000mm | Dryer diamter: | 1865mm |
| Height: | 3297mm | Drying area: | 4.9M2 |
| Power: | 1.1 | Material: | Stainless steel |
| Heating source: | Steam,Natural gas, LPG, Coal, Electricity | ||
| เน้น: | เครื่องอบแผ่นน้ำตาลทราย,เครื่องอบแผ่น 4.9M2,เครื่องอบแผ่นน้ำตาลทราย |
||
รายละเอียดสินค้า
เครื่องแห้งแผ่นแผ่นดิสก์ต่อเนื่องประสิทธิภาพสูงสําหรับน้ําตาลกระจก
1เครื่องแห้งแผ่นต่อเนื่อง / เครื่องแห้งแผ่น / เครื่องแห้งแผ่น CPD
2, การใช้งานอย่างกว้างขวางในอุตสาหกรรมต่าง ๆ
3, การใช้พลังงานที่ต่ํา
4, การทํางานและการควบคุมง่าย
CPD เครื่องแห้งแผ่นแผ่นต่อเนื่อง
เครื่องแห้งแผ่นต่อเนื่องซีรีส์ CPD เป็นชนิดของอุปกรณ์การนําและการแห้งต่อเนื่องที่มีประสิทธิภาพสูง โครงสร้างและหลักการทํางานที่โดดเด่นของมันให้ข้อดีของประสิทธิภาพความร้อนสูงการบริโภคพลังงานต่ํา, พื้นที่ใช้งานน้อยกว่า, การปรับปรุงง่าย, การทํางานและการควบคุมที่ง่าย รวมถึงสภาพแวดล้อมการทํางานที่ดี เป็นต้น เครื่องแห้งจานถูกใช้อย่างแพร่หลายในกระบวนการแห้งในสาขาของเคมี,ยา, สารเคมีการเกษตร, อาหาร, อาหารสัตว์, การแปรรูปของการเกษตรและผลิตภัณฑ์ข้างเคียง เป็นต้นสไตล์ปิดและระยะว่าง และสี่รายละเอียดของ 1200, 1500, 2200 และ 2500; และสามประเภทของโครงสร้าง A (สแตนเลสคาร์บอน), B ((สแตนเลสสําหรับส่วนที่ติดต่อ) และ C (บนพื้นฐานของ B เพื่อเพิ่มสแตนเลสสําหรับท่อควาย, แกนหลักและการสนับสนุน,และแผ่นเย็บเหล็กไร้ขัดสําหรับกระบอกตัวและฝ้ากระบอก)ด้วยพื้นที่แห้ง 4 ถึง 180 ตารางเมตร ตอนนี้เรามีหลายร้อยรุ่นของผลิตภัณฑ์ชุดและอุปกรณ์ช่วยเหลือหลายชนิดที่ให้บริการเพื่อตอบสนองความต้องการของผลิตภัณฑ์ต่างๆ
หลักการทํางานของเครื่องแห้งแผ่นแผ่นแผ่น CPD
วัสดุที่เปียกถูกให้อาหารอย่างต่อเนื่องไปยังชั้นแห้งแรกบนด้านบนของเครื่องแห้งมันจะหมุนและสั่นโดย rakes เมื่อแขน rake ปั่นและตกลงไปยังขอบภายนอกของแผ่นแห้งใหญ่ตามเส้นเรียงตัวอัตราวัสดุจะย้ายจากแผ่นแห้งเล็ก ๆ ไปยังขอบนอกของมันและหล่นลงสู่ขอบนอกของแผ่นแห้งใหญ่ด้านล่างทั้งแผ่นการแห้งขนาดเล็กและขนาดใหญ่ถูกจัดเรียงกันเป็นสลับกันเพื่อวัสดุสามารถผ่านเครื่องแห้งอย่างต่อเนื่องสื่อความร้อนสามารถเป็นควายอิ่ม, น้ําร้อนหรือน้ํามันอุณหภูมิ. ความร้อนจะนําไปในแผ่นแห้งรูจากปลายหนึ่งและออกจากปลายอื่นวัสดุแห้งจะตกจากชั้นสุดท้ายของแผ่นแห้งไปยังด้านล่างของเครื่องแห้งและจากนั้นนําโดย rakes ไปยังช่องออกของการปล่อย. ความชื้นของวัสดุจะถอนออกจากช่องออกในฝาปิดด้านบน สําหรับเครื่องแห้งแผ่นชนิดระยะว่าง ความชื้นจะดูดออกโดยปั๊มระยะว่างบนฝาปิดด้านบนวัสดุแห้งจะปล่อยจากชั้นล่างความสามารถในการแห้งสามารถปรับปรุงขึ้นถ้าเครื่องแห้งได้รับอุปกรณ์เพิ่มเติม เช่น เครื่องทําความร้อนปีก, เครื่องบดสําหรับการสกัดสารละลาย, เครื่องกําจัดฝุ่นกระเป๋า, กลไกการกลับและผสม,และอื่นๆ.
คุณสมบัติของเครื่องแห้งแผ่นแผ่นแบบ CPD
1การควบคุมง่าย การใช้งานที่กว้าง
2การทํางานง่ายและง่าย
3การใช้พลังงานที่ต่ํา
4สภาพแวดล้อมการทํางานที่ดี, สารละลายสามารถได้รับการฟื้นฟูและการปล่อยปูนตอบสนองความต้องการของไอ้ก๊าซ
5การติดตั้งง่ายและพื้นที่ใช้งานเล็ก
เครื่องแห้งแผ่นแผ่นแบบต่อเนื่อง CPD ลักษณะของเทคโนโลยี
1.จานแห้ง
(1) ความดันการออกแบบ: โดยทั่วไป 0.4MPa, Max. สามารถบรรลุ 1.6MPa.
(2) ความดันในการทํางาน: โดยทั่วไปต่ํากว่า 0.4MPa และสูงสุดสามารถถึง 1.6MPa
(3) สื่อการทําความร้อน:ควาย, น้ําร้อน, น้ํามัน. เมื่ออุณหภูมิของแผ่นแห้งคือ 100 °C, น้ําร้อนสามารถใช้ได้; เมื่อ 100 °C ~ 150 °C, มันจะเป็นควายน้ําอิ่ม ≤ 0.4MPa หรือควาย-ก๊าซ,และเมื่อ 150 °C ~ 320 °Cมันจะเป็นน้ํามัน เมื่อ > 32 C มันจะถูกทําความร้อนด้วยไฟฟ้า, น้ํามันหรือเกลือหลอม
2ระบบส่งวัสดุ
(1) ความเร็วในการหมุนของแกนหลัก: 1 ~ 10r / นาที, ไลล์ไฟฟ้าของเวลาของเครื่องแปลง
(2) แขนกระดาน: มีแขน 2 ถึง 8 ชิ้นที่ติดต่อกับแกนหลักในทุกชั้น
(3) ใบ ดัด: ใบ ดัด ล้อม ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ใบ ดัด ล้อม ใบ ดัด ล้อม ใบ ดัด ล้อม ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ใบ ดัด ผืน ใบ ดัด ใบ ดัด ผืน ใบ ดัด ใบ ดัด ผืน ใบ ดัด ใบ ดัด ใบ ดัด ผืน ใบ ดัด ใบ ดัด ใบ ดัด
(4) รอลเลอร์: สําหรับผลิตภัณฑ์ที่สะดวกที่จะบดหรือมีความต้องการในการบด, การถ่ายทอดความร้อนและกระบวนการแห้งอาจ
เสริมโดยการวางม้วน (roller) ในที่ที่เหมาะสม (rollers)
3- เปลือก
มี 3 ประเภทสําหรับตัวเลือก: ความดันปกติ, ปิดและสูบ
(1) ความดันปกติ:กระบอกหรือกระบอกแปดด้าน มีโครงสร้างทั้งและสองชั้น ท่อหลักของการเข้าและการออกสําหรับสื่อการทําความร้อนสามารถอยู่ในเปลือกยังสามารถอยู่ในชั้นนอก.
(2) ปิด: เปลือกกระบอก สามารถทนความดันภายใน 5kPa ช่องทางหลักของช่องทางเข้าและออกของสื่อการทําความร้อนอาจอยู่ในเปลือกหรือภายนอก
(3) วัคิวัม: เปลือกกระบอก สามารถทนความดันภายนอกของ 0.1MPa.
4- เครื่องอบอุ่นอากาศ
ปกติสําหรับการใช้ความจุระระเหยขนาดใหญ่เพื่อเพิ่มประสิทธิภาพการแห้ง
การใช้งานเครื่องแห้งแผ่นแผ่นแผ่นแบบต่อเนื่อง CPD
การแห้ง การย่อยสลายความร้อน การเผาไหม้ การเย็น การปฏิกิริยา และการย่อยสลาย
1สารเคมีอินทรีย์
2สารเคมีแร่
3สารยาและอาหาร
4อาหารและปุ๋ย
ปริมาตรทางเทคนิคของเครื่องแห้งแผ่นแผ่นแผ่น CPD
| ประเภท | กว้าง ((มม) | ความสูง ((มม) | พื้นที่แห้ง ((m2) | พลังงาน ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

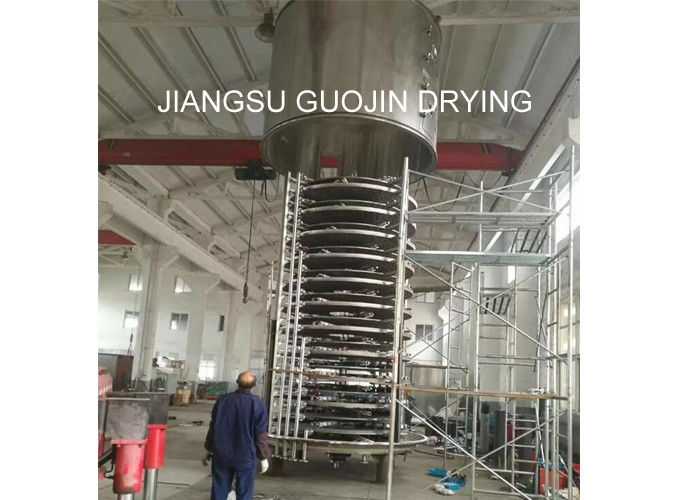

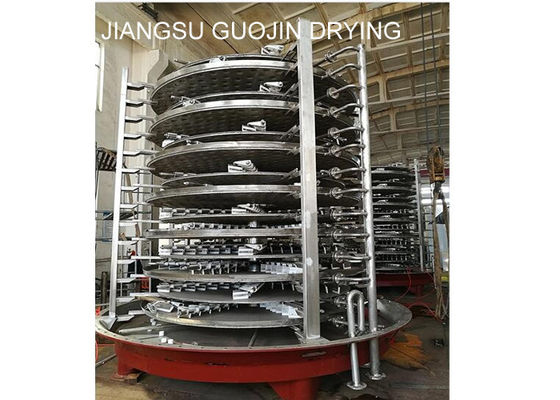

CPD ตําแหน่งเครื่องแห้งแผ่นแผ่นต่อเนื่อง
