ข้อมูลรายละเอียด |
|||
| Item Name: | CPD Series Continous Plate Dryer | Model Type: | Hot Air Dryer |
|---|---|---|---|
| Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing | Condition: | New |
| Place of Origin: | Jiangsu, China | Power: | Depand on the model |
| ได้รับการรับรอง: | ISO9001 | Key Selling Points: | Long Service Life |
| Warranty: | 1 year | Material: | Stainless steel |
| Drying Type: | Continous drying | Heating source: | Steam,Natural gas, LPG, Coal, Electricity |
| Drying area: | 3.3-180m2 | Model: | CPD 1200-3000 |
| Outer diameter: | 1865-3768 | ||
| เน้น: | เครื่องเป่าลมร้อนเครื่องเป่าลมร้อน,hot air dryer machine |
||
รายละเอียดสินค้า
เครื่องแห้งแผ่นต่อเนื่อง CPD
1เครื่องแห้งแผ่นต่อเนื่อง / เครื่องแห้งแผ่น / เครื่องแห้งแผ่น CPD
2, การใช้งานอย่างกว้างขวางในอุตสาหกรรมต่าง ๆ
3, การใช้พลังงานที่ต่ํา
4, การทํางานและการควบคุมง่าย
คําอธิบายสินค้า
เครื่องแห้งแผ่นต่อเนื่องซีรีส์ CPD เป็นชนิดของอุปกรณ์การนําและการแห้งต่อเนื่องที่มีประสิทธิภาพสูง โครงสร้างและหลักการทํางานที่โดดเด่นของมันให้ข้อดีของประสิทธิภาพความร้อนสูงการบริโภคพลังงานต่ํา, พื้นที่ใช้งานน้อยกว่า, การปรับปรุงง่าย, การทํางานและการควบคุมที่ง่าย รวมถึงสภาพแวดล้อมการทํางานที่ดี เป็นต้น เครื่องแห้งจานถูกใช้อย่างแพร่หลายในกระบวนการแห้งในสาขาของเคมี,ยา, สารเคมีการเกษตร, อาหาร, อาหารสัตว์, การแปรรูปของการเกษตรและผลิตภัณฑ์ข้างเคียง เป็นต้นสไตล์ปิดและระยะว่าง และสี่รายละเอียดของ 1200, 1500, 2200 และ 2500; และสามประเภทของโครงสร้าง A (สแตนเลสคาร์บอน), B ((สแตนเลสสําหรับส่วนที่ติดต่อ) และ C (บนพื้นฐานของ B เพื่อเพิ่มสแตนเลสสําหรับท่อควาย, แกนหลักและการสนับสนุน,และแผ่นเย็บเหล็กไร้ขัดสําหรับกระบอกตัวและฝ้ากระบอก)ด้วยพื้นที่แห้ง 4 ถึง 180 ตารางเมตร ตอนนี้เรามีหลายร้อยรุ่นของผลิตภัณฑ์ชุดและอุปกรณ์ช่วยเหลือหลายชนิดที่ให้บริการเพื่อตอบสนองความต้องการของผลิตภัณฑ์ต่างๆ
หลักการทํางานของสินค้า
วัสดุที่เปียกถูกให้อาหารอย่างต่อเนื่องไปยังชั้นแห้งแรกบนด้านบนของเครื่องแห้งมันจะหมุนและสั่นโดย rakes เมื่อแขน rake ปั่นและตกลงไปยังขอบภายนอกของแผ่นแห้งใหญ่ตามเส้นเรียงตัวอัตราวัสดุจะย้ายจากแผ่นแห้งเล็ก ๆ ไปยังขอบนอกของมันและหล่นลงสู่ขอบนอกของแผ่นแห้งใหญ่ด้านล่างทั้งแผ่นการแห้งขนาดเล็กและขนาดใหญ่ถูกจัดเรียงกันเป็นสลับกันเพื่อวัสดุสามารถผ่านเครื่องแห้งอย่างต่อเนื่องสื่อความร้อนสามารถเป็นควายอิ่ม, น้ําร้อนหรือน้ํามันอุณหภูมิ. ความร้อนจะนําไปในแผ่นแห้งรูจากปลายหนึ่งและออกจากปลายอื่นวัสดุแห้งจะตกจากชั้นสุดท้ายของแผ่นแห้งไปยังด้านล่างของเครื่องแห้งและจากนั้นนําโดย rakes ไปยังช่องออกของการปล่อย. ความชื้นของวัสดุจะถอนออกจากช่องออกในฝาปิดด้านบน สําหรับเครื่องแห้งแผ่นชนิดระยะว่าง ความชื้นจะดูดออกโดยปั๊มระยะว่างบนฝาปิดด้านบนวัสดุแห้งจะปล่อยจากชั้นล่างความสามารถในการแห้งสามารถปรับปรุงขึ้นถ้าเครื่องแห้งได้รับอุปกรณ์เพิ่มเติม เช่น เครื่องทําความร้อนปีก, เครื่องบดสําหรับการสกัดสารละลาย, เครื่องกําจัดฝุ่นกระเป๋า, กลไกการกลับและผสม,และอื่นๆ.
ลักษณะสินค้า
1การควบคุมง่าย การใช้งานที่กว้าง
(1) ปรับความหนาของวัสดุ, ความเร็วหมุนของแกนหลัก, จํานวนของแขน harrow's, สไตล์และขนาดของ harrows เพื่อบรรลุกระบวนการแห้งที่ดีที่สุด
(2) แต่ละชั้นของแผ่นการแห้งสามารถให้อาหารกับสื่อร้อนหรือเย็นเป็นลําดับเพื่อให้ความร้อนหรือสื่อเย็นและทําให้การควบคุมอุณหภูมิที่แม่นยําและง่าย
(3) ระยะเวลาการใช้งานของวัสดุสามารถปรับได้อย่างแม่นยํา
(4) ทิศทางการไหลของวัสดุเดียวโดยไม่มีการไหลกลับและการผสมผสาน การแห้งแบบเรียบร้อยและคุณภาพคงที่ ไม่จําเป็นต้องผสมผสานใหม่
2การทํางานง่ายและง่าย
(1) เริ่มต้นหยุดของเครื่องแห้งที่ค่อนข้างง่าย
(2) หลังจากที่การให้อาหารของวัตถุหยุดลงแล้ว มันสามารถปล่อยมันออกจากเครื่องแห้งได้ง่ายๆ โดยใช้เครื่องบีบ
(3) การทําความสะอาดและสังเกตการณ์อย่างละเอียดสามารถดําเนินการภายในอุปกรณ์ผ่านหน้าต่างการชมขนาดใหญ่
3การใช้พลังงานที่ต่ํา
(1) ชั้นบางของวัสดุ, ความเร็วต่ําของแกนหลัก, พลังงานและพลังงานที่ต้องการเล็กสําหรับการนําระบบของวัสดุ.
(2) การแห้งโดยการนําความร้อน ดังนั้นมันจึงมีประสิทธิภาพการทําความร้อนสูงและการบริโภคพลังงานต่ํา
4สภาพแวดล้อมการทํางานที่ดี, สารละลายสามารถได้รับการฟื้นฟูและการปล่อยปูนตอบสนองความต้องการของไอ้ก๊าซ
(1) ประเภทความดันปกติ: ด้วยความเร็วต่ําของการไหลของอากาศภายในอุปกรณ์และความชื้นที่สูงในส่วนบนและต่ําในส่วนล่าง, ฝุ่นฝุ่นไม่สามารถลอยไปยังอุปกรณ์ดังนั้นมันมีเกือบไม่มีฝุ่นผงในก๊าซหางปล่อยจากท่าเรือการปล่อยความชื้นบน.
(2) ประเภทที่ปิด: อุปกรณ์ที่มีอุปกรณ์การฟื้นฟูสารละลาย สามารถฟื้นฟูสารละลายอินทรีย์ได้ง่ายจากก๊าซบรรทุกความชื้นและไนโตรเจนสามารถใช้เป็นก๊าซบรรทุกความชื้นในหมุนเวียนปิดสําหรับสิ่งที่ถูกเผาไหม้, การระเบิดและการออกซิเดน และวัสดุพิษเพื่อการทํางานที่ปลอดภัย เหมาะสําหรับการแห้งวัสดุที่สามารถเผาไหม้ได้, ระเบิดและพิษ
5การติดตั้งง่ายและพื้นที่ใช้งานเล็ก
(1) เนื่องจากเครื่องแห้งเป็นชิ้นเดียวสําหรับการจัดส่ง, มันค่อนข้างง่ายที่จะติดตั้งและแก้ไขในสถานที่เพียงแค่การยก.
(2) เนื่องจากแผ่นแห้งจัดเรียงเป็นชั้นและติดตั้งตั้งตั้งตั้ง มันใช้พื้นที่ที่อยู่อาศัยเล็ก ๆ แต่พื้นที่แห้งใหญ่
ลักษณะของสินค้าของเทคโนโลยี
1.จานแห้ง
(1) ความดันการออกแบบ: โดยทั่วไป 0.4MPa, Max. สามารถบรรลุ 1.6MPa.
(2) ความดันในการทํางาน: โดยทั่วไปต่ํากว่า 0.4MPa และสูงสุดสามารถถึง 1.6MPa
(3) สื่อการทําความร้อน:ควาย, น้ําร้อน, น้ํามัน. เมื่ออุณหภูมิของแผ่นแห้งคือ 100 °C, น้ําร้อนสามารถใช้ได้; เมื่อ 100 °C ~ 150 °C, มันจะเป็นควายน้ําอิ่ม ≤ 0.4MPa หรือควาย-ก๊าซ,และเมื่อ 150 °C ~ 320 °Cมันจะเป็นน้ํามัน เมื่อ > 32 C มันจะถูกทําความร้อนด้วยไฟฟ้า, น้ํามันหรือเกลือหลอม
2ระบบส่งวัสดุ
(1) ความเร็วในการหมุนของแกนหลัก: 1 ~ 10r / นาที, ไลล์ไฟฟ้าของเวลาของเครื่องแปลง
(2) แขนกระดาน: มีแขน 2 ถึง 8 ชิ้นที่ติดต่อกับแกนหลักในทุกชั้น
(3) ใบ ดัด: ใบ ดัด ล้อม ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ผืน ใบ ดัด ล้อม ใบ ดัด ล้อม ใบ ดัด ล้อม ใบ ดัด ล้อม ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ใบ ดัด ผืน ใบ ดัด ผืน ใบ ดัด ใบ ดัด ผืน ใบ ดัด ใบ ดัด ผืน ใบ ดัด ใบ ดัด ผืน ใบ ดัด ใบ ดัด ใบ ดัด ผืน ใบ ดัด ใบ ดัด ใบ ดัด
(4) รอลเลอร์: สําหรับผลิตภัณฑ์ที่สะดวกที่จะบดหรือมีความต้องการในการบด, การถ่ายทอดความร้อนและกระบวนการแห้งอาจ
เสริมโดยการวางม้วน (roller) ในที่ที่เหมาะสม (rollers)
3- เปลือก
มี 3 ประเภทสําหรับตัวเลือก: ความดันปกติ, ปิดและสูบ
(1) ความดันปกติ:กระบอกหรือกระบอกแปดด้าน มีโครงสร้างทั้งและสองชั้น ท่อหลักของการเข้าและการออกสําหรับสื่อการทําความร้อนสามารถอยู่ในเปลือกยังสามารถอยู่ในชั้นนอก.
(2) ปิด: เปลือกกระบอก สามารถทนความดันภายใน 5kPa ช่องทางหลักของช่องทางเข้าและออกของสื่อการทําความร้อนอาจอยู่ในเปลือกหรือภายนอก
(3) วัคิวัม: เปลือกกระบอก สามารถทนความดันภายนอกของ 0.1MPa.
4- เครื่องอบอุ่นอากาศ
ปกติสําหรับการใช้ความจุระระเหยขนาดใหญ่เพื่อเพิ่มประสิทธิภาพการแห้ง
การใช้สินค้า
การแห้ง การย่อยสลายความร้อน การเผาไหม้ การเย็น การปฏิกิริยา และการย่อยสลาย
1สารเคมีอินทรีย์
2สารเคมีแร่
3สารยาและอาหาร
4อาหารและปุ๋ย
ปริมาตรเทคนิค
| ประเภท | กว้าง ((มม) | ความสูง ((มม) | พื้นที่แห้ง ((m2) | พลังงาน ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

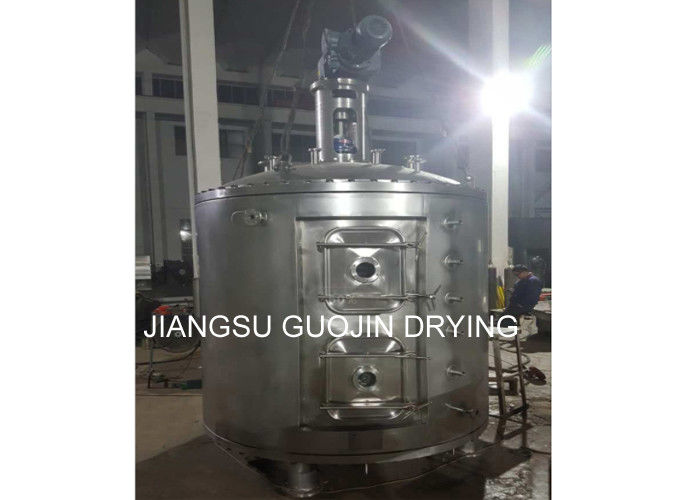

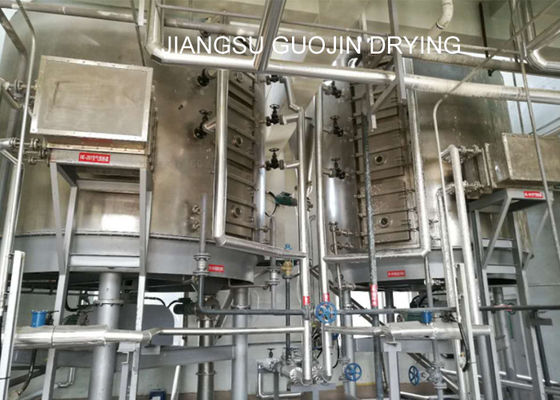

การแสดงสินค้า
